Wi-Fi Radio Modules

USB, SDIO und PCIe Interfaces

USB 2.0 bietet deutlich höhere Datenraten und erlaubt mit 4 Lanes eine ebenfalls platzsparende Integration. Mit einer Bruttodatenrate von 480Mbps (USB 2.0, High Speed) kann der Standard 802.11n im MIMO 2x2 Betrieb (Antennendatenrate von 300 Mbps) problemlos betrieben werden. Bei dem Standard 802.11ac reicht hingegen schon eine MIMO 1x1 Konfiguration (Antennendatenrate von 433Mbps) um die Schnittstelle an ihre Grenzen zu fahren.

SDIO wird häufig in industriellen Anwendungen gegenüber USB bevorzugt, da die Schnittstelle bei ähnlichen Datenraten stabiler läuft.

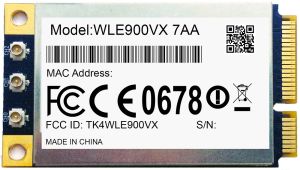

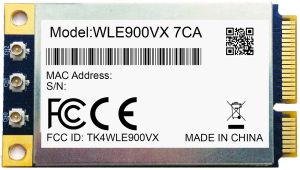

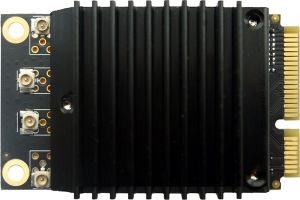

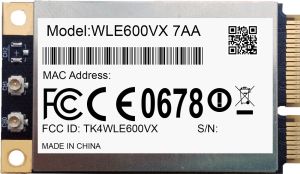

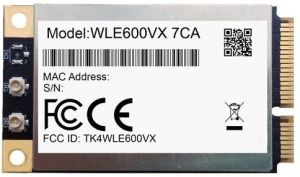

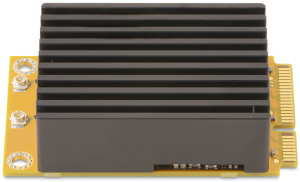

PCIe ist mit Abstand die Schnittstelle mit der höchsten Datenrate und wird daher für den Breitbandstandards 802.11ac bevorzugt, benötigt jedoch auch die höchste Verlustleistung und Fläche. Auf Grund der PCIe Mini Card Spezifikationen werden alle Module einheitlich mit der gleichen mechanischen Schnittstelle angeboten, die eine 52-Pin-Steckverbindung auf der Zielhardware fordert. Am häufigsten werden PCIe Module daher in PC basierenden Systemen eingesetzt, die mit Linux oder Windows betrieben werden.

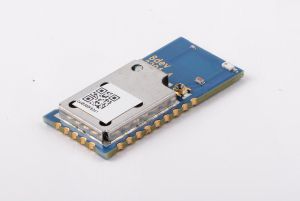

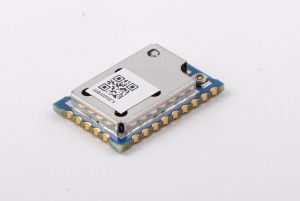

Für jede Schnittstelle bietet CODICO ein breites Produktportfolio an Wi-Fi Modulen für die Standards 802.11a/b/g/n/ac an. Die meisten Module unterstützen hierbei mehrere Sende- und Empfangsantennen (MIMO: Multiple Input Multiple Output) zur Steigerung der Datenraten oder zur Nutzung von Rx- und Tx-Diversity. Während Module mit USB, SDIO, SPI und UART nur in MIMO 1x1 oder 2x2 Ausführungen angeboten werden, unterstützen die PCIe Module Mehrantennensysteme mit bis zu maximal MIMO 4x4. Für 802.11ac bietet CODICO sogar Lösungen mit MU-MIMO 4x4 (MU: Multi User), ein neues Übertragungsverfahren, bei dem unabhängige Datenströme an verschiedene Clients zur gleichen Zeit gerichtet werden können. Viele Module verfügen über eine CE, FCC und IC Zertifizierung und werden im kommerziellen oder industriellen Temperaturbereich angeboten.

Hier finden Sie weiterführende Informationen zu Wi-Fi Radio Modulen.
